DCP爪式真空泵
    发布时间: 2018-02-23 17:28

DCP泵是我公司在吸收众多国外真空泵的基础上,自主创新而开发的高性价比的环保真空泵。



应用行业APPLICATIONS

石化行业:蒸馏、减压蒸发、真空干燥、负压浓缩、油气回收、吸附/脱附、生物燃料、易燃气体、腐蚀性气体、化学反应吸收等。

医药行业:结晶、蒸馏、升华、干燥、脱臭、聚合、真空蒸发、负压过滤、单体回收、吸附/脱附、物料输送腐、蚀性介质、环氧乙烷消毒等。

食品行业:升华、干燥、脱水、真空蒸发、真空保鲜、真空包装等。

科研院所:旋蒸、蒸馏、精馏、聚合、负压抽滤、真空干燥、中试装置、风洞试验、真空环境模拟等。

电子光伏:浸渍、真空镀膜、离子刻蚀、分子束外延等。

航天航空:钎焊、真空镀膜、电子束焊、风洞试验、空间环境模拟等。



技术指标TECHNICAL SPECIFICATIONS



性能特点ADVANTAGES



 极限真空度高,配合机组可获得更好真空度;

 工作能耗低,在大气状态下可全速启动;

 工作适应性强,抽液体及含少量粉尘气体和腐蚀性气体;

 环保性好,不产生工业废水,大大降低环保成本;

 密封性好,采用磁传动密封后可实现无泄漏抽放射性物质;

 安全性高,内部设计无接触,无摩擦;

 后期维护成本低,平均无故障工作2万小时;

 结构紧凑,体积小,安装方便;

 可回收有机溶剂,达到最大的经济价值,减少排放.


压力释放阀



在大气量的情况下,压力释放阀打开,介质直接从第二级卡爪进入出气口。加快建立真空。降低能耗。


间接冷却系统



间接温度冷却系统技术,始终保持精准的换热效果

原理和冷却结构决定了泵腔内温度处于小梯度分布

冷冻液可用防冻液,更适合苛刻的户外环境

五级温控阀,出口温度控制在120℃以下

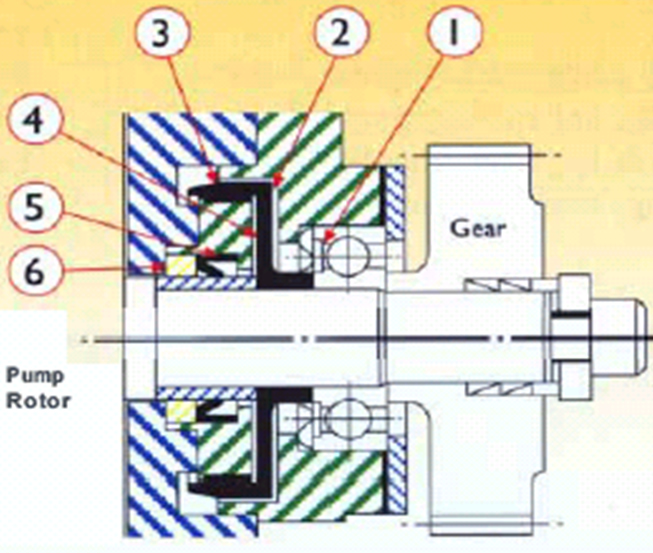

集成密封

多重密封保护,耐久可靠,

还可采用氮气吹扫



先进独特的干式防腐理念


立式结构,前道带料不积沉,同时内部间隙的调整使物料在泵内有很好通过性,不会滞留,同时配合氮气和清洗装置可以保证长期恶劣工况下稳定运行。

间接换热系统可以精确控制泵每一级,对一些腐蚀工况效果非常显著。

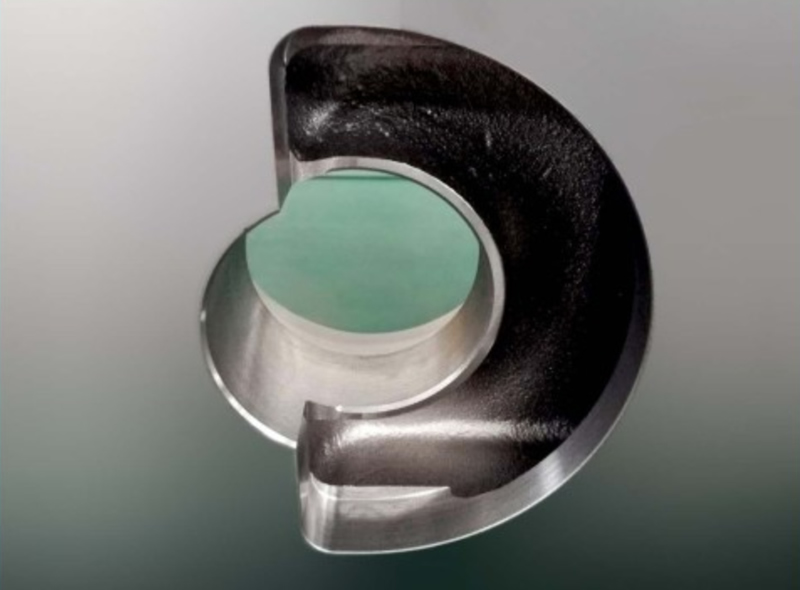

大通道设计


大通道设计和结构优化,有效气体量大

相比同类产品高出30%,而且极限真空可达0.03mbar



原理PLINCIPLE

E



爪式真空泵是一种变容积真空泵,通过容积的由大到小、由小到大不断变化,来达到抽真空目的。转子对在初始位置,S腔的容积较小,吸气口接通。转子对开始反向运转,S腔容积逐渐增加;T腔则不断缩小 随着转子对的运转,S腔容积增大,吸入的气体也越来越多。T腔不断缩小,和排气口刚好接通,开始排气。转子对的运转使T腔变小,气体得到最大限度压缩。S腔已变得最大,吸气快要结束。两个爪式转子及泵体构成的真空空间,在同步齿轮带动下,转子旋转使空间由大逐步变小,气体排出至下一级腔体,然后再下一级腔体,最后到排气端,或大气中,前端产生较高的真空。

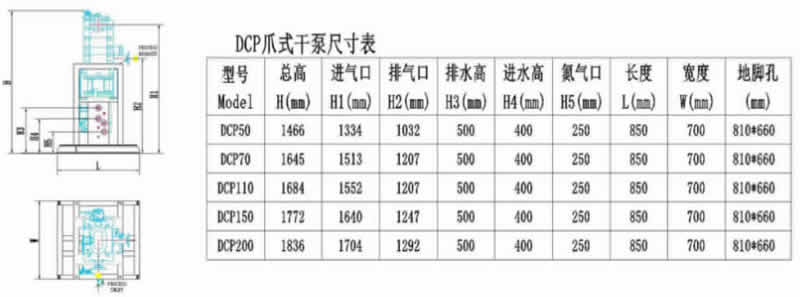

尺寸DIMENSIONS
