2BV/LV水环真空泵
    发布时间: 2017-11-21 15:31






LV液环真空泵/水环真空泵

LV系列真空泵适通常用于抽吸不含固体颗粒,不溶于水,无腐蚀性的气体和水蒸气,吸气压力最高可以达到33mbar绝压(97%真空度)。通过改变材料,亦可用于抽吸腐蚀气体或以腐蚀性液体做工作液。在工业生产的许多工艺过程中LV液/水环泵得到广泛的应用由于真空应用技术的飞跃发展水环泵应用日益增多

应用领域APPLICATIONS

广泛用于造纸、化工、石化、轻工、制药、食品、冶金、建材、石器、洗煤、选矿、化肥纺织、等行业的真空蒸发、浓缩、浸渍、干燥包装等工艺过程中



技术指标TECHNICAL SPECIFICATIONS


性能特点ADVANTAGES

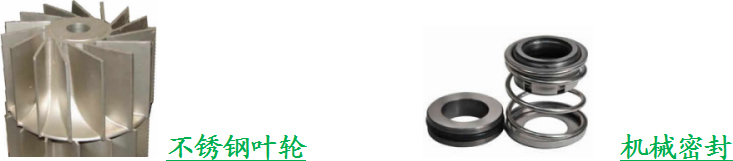

不锈钢叶轮增强了防腐蚀和防侵蚀的能力

采用机械密封防止泄露,降低维护成本

电机与泵同轴直联设计,安装简单,占地空间小,维护容易

真空度最高可达33mbar(-97%)。

只有一个转动部件,没有磨损使用寿命长,无需维护

具有自吸功能,便于操作

留有气蚀保护管接口。

独特的柔性排气口设计,不会产生过压缩,能达到最佳工作效率。

可选择全不锈钢材质或过流件不锈钢材质适用更苛刻的环境。

可选择防爆电机。

原理 PLINCIPLE



如图:在泵体中装有适量的水作为工作液。当叶轮按图中顺时针方向旋转时,水被叶轮抛向四周,由于离心力的作用,水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切,水环的上部分内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。此时叶轮轮毂与水环内界面之间形成一个月牙形空间,而这一空间又被叶轮分成和叶片数目相等的若干个小腔。如果以叶轮的下部0° 为起点,那么叶轮在旋转前180°时小腔的容积由小变大,且与端面上的吸气口想通,此时气体被吸入,当吸气终止时小腔则与吸气口隔绝;当叶轮继续旋转时,小腔有大变小,使气体被压缩;当小腔与排气口相通时,气体便被排出泵外。


尺寸与图片 DIMENSIONS

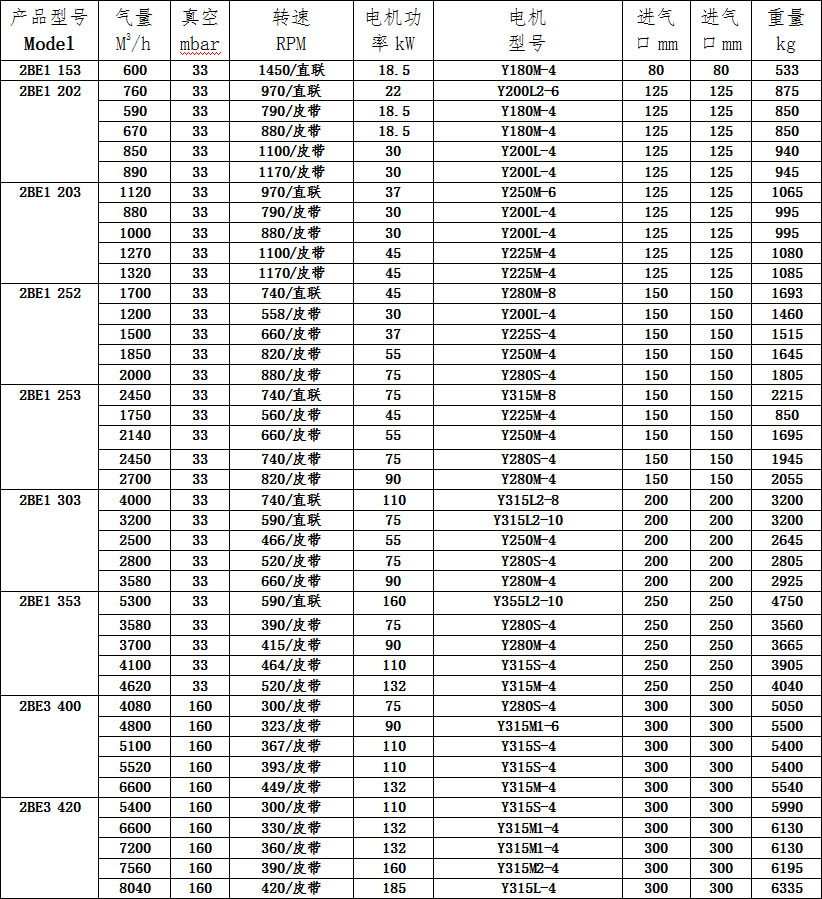

2BE1, 2BE3大抽速液环真空泵/水环真空泵
